HC32F472 HC32F472是一款高端光模块（100G、400G）MCU，具有高性能，丰富模拟外设，强安全，多封装等特性。

公司介绍：

小华半导体有限公司是世界财富500强中国电子信息产业集团有限公司（CEC）旗下集成电路业务平台华大半导体有限公司的核心子公司。小华半导体前身为华大半导体下属MCU事业部, 现有员工超过250人，其中75%以上为研发人员，芯片设计核心骨干行业经验大于20年。公司在上海、苏州、成都和海外均设有研发中心，拥有先进的集成电路设计平台和规范的产品开发流程。公司业务规模位居中国MCU设计企业前列。

小华半导体面向家电、工业、汽车、物联网等领域，专注于核心智能控制芯片的设计，为客户提供通用控制、电机控制、汽车电子、超低功耗四大产品线，以及相应算法和软件在内的一整套系统及解决方案。公司总部位于上海，在成都、深圳、青岛等地设有分公司或办事处，竭诚为各地客户提供优质便捷的服务。

小华半导体以技术创新为动力，以客户满意为导向，以服务国家战略为使命，专注于解决高端工业与汽车电子两大产业核心需求，努力将自身打造成为国产高算力高精度工控MCU与高端汽车电子MCU的技术策源地，不断增强综合竞争实力，保持国产MCU行业第一梯队，力争成为行业第一，成为兼具战略支撑力和全球竞争力的中国MCU厂家。

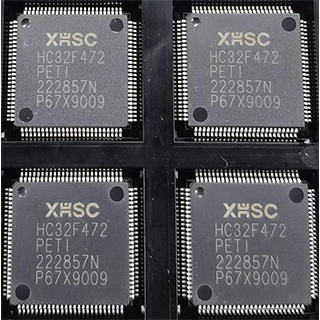

产品1介绍：HC32F472

HC32F472是一款ARM Cortex-M4内核MCU，120MHz主频，内置512KB Dual Bank Flash，集成数学协处理单元、FIR等DSP硬件引擎，以及丰富模拟外设，如3路ADC、8路高驱动DAC、多电源IO、内置VREF、4路HS CMP，具备三级flash数据保护，防止数据盗取和篡改等高安全等特性，将应用于50G、100G、400G高端光模块等应用。

产品性能：

ARM Cortex-M4内核，主频最高120MHz，内置512KB Dual Bank Flash，数学协处理单元、FIR等DSP硬件引擎，高性能模拟电路（3路ADC、8路高驱动DAC、多电源IO、内置VREF、4路HS CMP）等

价格竞争力：

高性价比

技术创新：

40nm eFlash先进工艺，丰富模拟外设，高可靠性，强安全

客户服务:

新产品

应用案例介绍：

光模块、新能源等应用

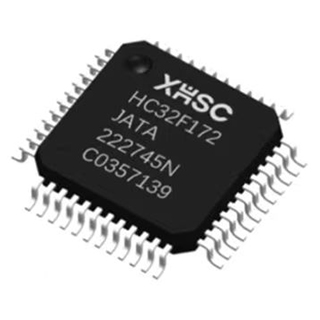

产品2介绍：MCU：HC32F172

HC32F172主频达64MHz，Flash容量达128KB，引脚达48PIN，具有丰富的数字和模拟外设，是一款宽电压工作范围的MCU。

HC32F172集成一个高性能电机驱动Timer；通讯接口有2路USART、2路LPUART、2路SPI、2路I2C、1路I2C Slave、1路CAN；模拟外设有2单元OPA、2单元VC、ADC、LVD、OTS。HC32F172面向通用MCU市场，可广泛用于物联网、医疗设备、电机控制、家电主控等市场。

产品性能：

Cortex-M0+内核， 64MHz主频， 128KB Flash，丰富数字和模拟外设

价格竞争力：

高性价比

技术创新：

新工艺，集成度高，可靠性高

客户服务:

新产品，暂无

应用案例介绍：

物联网、医疗、电机、家电主控

企业管理者/IC设计团队/创业团队名称：

孙广军先生

企业管理者/团队介绍：

申报人孙广军毕业于吉林大学应用电子专业，有二十多年芯片设计、项目管理、质量管理和生产管理经验，主要开发和管理的产品方向是消费电子（计算器/游戏手柄/语音控制等）、智能卡（社保/交通/身份证/SIM卡/USB-KEY）和MCU；管理和开发的芯片累计出货量超过20亿颗；在小华半导体有限公司负责项目、质量、工程和运营等方面的管理工作，2020年度中国电子学会科技进步二等奖，2021年度中国电子信息产业集团有限公司企业管理创新奖一等奖。

2022年度带领小华半导体有限公司不断在工业、家电、超低功耗和车规MCU领域为国产IC行业贡献力量，通过向行业标杆学习和积极引起国际行业人才，快速提升小华车规MCU能力，带领小华团队已通过了ISO26262 ASIL-D流程认证，已获得多家tier1大厂的选型和导入认证。

项目名称：高端工控MCU项目

项目背景：本项目针对新基建、储能市场、高效能电机、数字电源、PLC可编程逻辑控制器等领域应用需求和发展趋势，研发240MHz级别高性能工业级MCU微控制器芯片及应用技术平台，实现我国高性能工业级MCU微控制器芯片的自主先进及产业化。

项目产品：

HC32F4A0系列MCU、HC32F460系列MCU

项目优势：

本项目研发的高端MCU与TI DSP相比，存在的优势如下:

内核数量：单核240MHz主频，支持低功耗功能，可以覆盖TI DSP的150MHz主频和双核的实时性需求，本项目高端MCU集成了多种低功耗模式，外设可以在Sleep模式下唤醒，也覆盖了TI DSP双核对低功耗的保障；

关键IP模块：在存储IP、模拟IP、数字IP和通信IP上，均与TI DSP相同或者提高；

计算和实时性能：240MHz主频，支持300 DMIPS，Cache保证零等待周期，集成浮点运算，DMA支持8通道，各外设之间可以互相唤醒等功能保证了计算与控制的实时性需求；

成本和价格：本项目研制的产品是基于40nm的工艺，生产成本远低于TI DSP，而TI DSP不会再进行新版本的设计，本项目MCU出厂价格也能保证对TI DSP的绝对优势；

应用方案：小华半导体拥有强大的AE方案研发团队，实验测试设备完善，基于工业电机驱动器市场，数字电源和PLC主要市场，均开发完整的应用系统，加速客户的开发。

最具投资价值项目：

1. 在2022年度，项目具备持续盈利能力，产品利润高于行业同类产品；

2. 2022年上半年，该项目高端工控MCU销售额已过亿，在多个重要工控龙头企业客户实现批量供应；

3. 该项目应用广泛，包括新基建、储能市场、高效能电机、数字电源、PLC可编程逻辑控制器等领域应用需求和发展趋势，市场前景广阔，蕴含巨大发展潜力。
